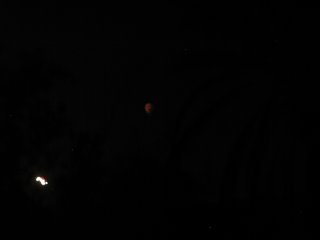

Lunar eclipse of May 15 2003. The moon is in the center close to the dark date tree. Notice the pale red moon color. When their is no eclipse, it is a vivid yellow - white. The bright light in the trees is a small commuter plane going for landing.
Eclipse de lune du 15 may 2003. La lune est au centre de l'image proche du datier sombre. |
|
|

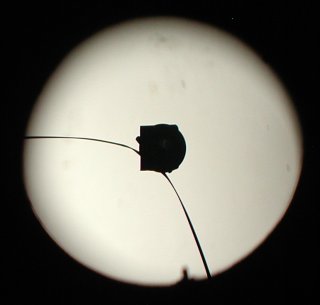

A few details regarding the telescope. This is a picture through the little blue 6" (15 cm) telescope, described on this site. the picture is taken without any eypiece. The bright area represent the moon light feed through the telescope, on the primary mirror. The black object in the center is the secondary diagonal mirror and its support. The secondary diagonal mirror, send the light trapped by the primary mirror, into the eyepiece. The secondary diagonal mirror stand on a stainless stell bracket, which was a simple drafting ruler. The ruler is a critical component. It should allow the mirror to be in the optical center. It need not to be twisted, so it block as little light as possible. The arc shape must be correct, or the risque of an opposite shade of it may result. |
|
Quelques details sur le telescope. Ceci est une image a travers le petit telescope bleu "fabrication maison" (decrit sur ce site) de 6 pouces ou 15 cm de diametre. Elle fut prise sans objectif occulaire. La partie clair brillante dans le fond, represente la lumiere envoye par la lune (apres l'eclipse), sur le mirroir principal. L'objet noir dans le centre et le mirroir diagonal avec son support. Son role est de renvoyer la lumiere recue par le mirroir principal vers l'objectif occulaire. Le mirroir diagonal est appele mirroir secondaire . Le mirroir secondaire repose sur une piece metallique en arc de cercle. Cette piece est simplement une reglette en acier inoxidable de dessinateur, pliee aux extremites et bombe, afin de lui donner la forme en arc de cercle. Le support du mirroir est brase au milieu de ca longueur. Il y a quelques points critique au positionement de la reglette: - Le mirroir doit etre parfaitement au centre optique. - La courbe de la reglette est importante pour des raisons optiques, si la courbe a des angles ou une forme non desiree, il y a risque d'avoir une 'ombre' opposee de celle-ci. - La reglette ne doit pas etre voilee, afin de ne pas bloquer plus de lumiere. Ca lui fairait perdre un avantage compare aux supports conventionels en forme d'araignee a 3 ou 4 branches. |
